Молниеотводы стальные - МС 37

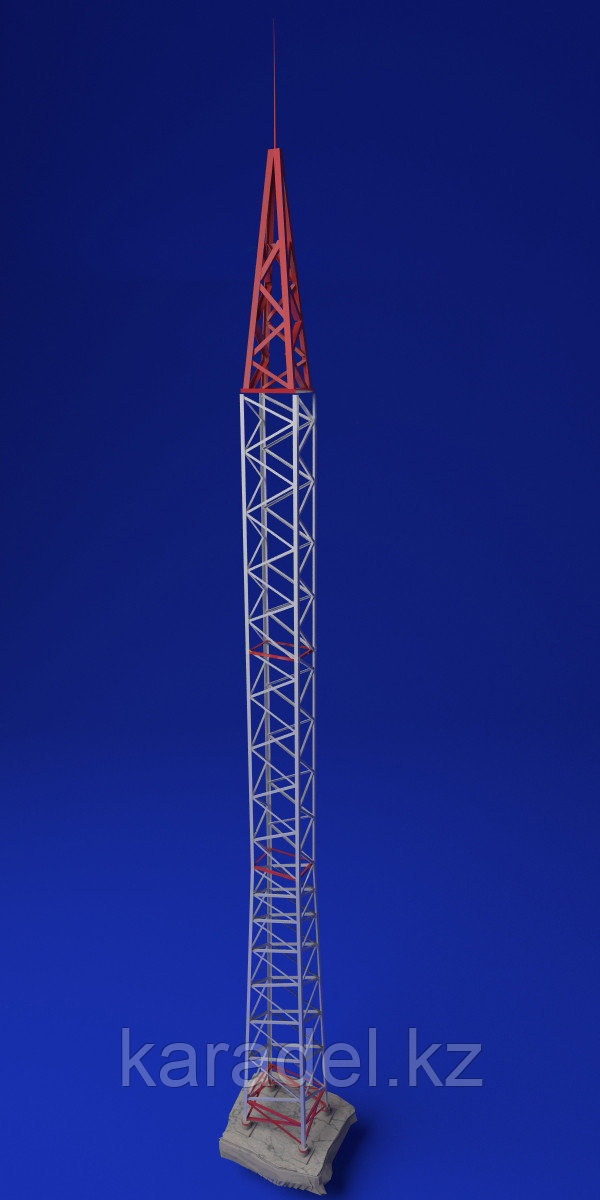

Молниеотвод стальной МС-37,0 Назначение стальных молниеотводов типа МС. Молниеотводы МС-37,0 были разработаны в 1991 году Северо-Западным отделением института «Энергосетьпроект». Рабочие чертежи проекта содержатся в энергетической серии 3.407.9-172. Назначение молниеотводов МС-37,0 - молниезащита больших территорий объектов нефтегазовой, энергетической промышленности, социально-спортивных комплексов и транспортных узлов. В отличие от комплектации стальной прожекторных мачт той же высоты (37,04 м) ПМС-29,3 и ПМС-29,3 А в комплект молниеотвода МС-37,0 не входят площадка обслуживания ТС-39 (ТС-39А у ПМС-29,3 А) с ограждением ТС-43 (ТС-43А у ПМС-29,3 А) и лестница (ТС-40, ТС-41, ТС-42). Обозначение стального молниеотвода МС-37,0. МС - молниеотвод стальной; 37,0 - расстояние в метрах от нулевой отметки грунта до верхней точки молниеотвода ТС-5. Комплектация молниеотвода МС-37,0. Молниеотводы типа МС состоят из металлической стойки, представляющей из себя пространственную конструкцию из ферм, которая для удобства транспортировки на объект состоит из нескольких частей. В верхней части МС устанавливается пятиметровый молниеотвод ТС-5, нижняя часть которого закрепляется с помощью тросостойки ТС-4. Металлоконструкции МС-37,0 поставляются в комплекте с оцинкованными метизами: болтами, шайбами, гроверами и гайками общим весом 13,39 кг. Комплектующие молниеотводов МС-37,0 сходны с аналогичными конструкциями для промежуточных металлических опор ЛЭП, что позволяет унифицировать комплектующие за счёт их универсальности. Общая высота молниеотвода МС-37,0 - 37,04 метров. Антикоррозионное покрытие металлоконструкций молниеотводов МС-37,0. Молниеотводы типа МС имеют на выбор несколько типов антикоррозионного покрытия: Грунтование. Применяется грунт ГФ-021 цветов: серый и коричневый. Покраска. Сначала наносится первый слой грунта ГФ-021, затем два слоя эмали ПФ-115. Обычно идут цвета: белый и красный. Цинкование. Бывает двух видов: горячее (металлоконструкции опускают в специальные ванны с горячим расплавленным цинком), холодное (производится покраска цинкосодержащими красками типа "Цинол"). Транспортировка и хранение молниеотводов МС. Металлическая стойка молниеотвода МС-37,0 имеет общую длину 29,25 метра и она состоит из трёх частей (металлические стойки ТС-36, ТС-37 и ТС-38), поэтому для транспортировки таких конструкций используют две машины с прицепами, размером в длину не менее 12 метров. Комплектующие молниеотвод МС-37,0 металлические изделия относительно лёгкие, но объёмные, поэтому нужно внимательно подходить к логистике перевозок таких металлоконструкций. При хранении готовые части молниеотвода укладывают в горизонтальном положении на открытый грунт через деревянные прокладки, избегая соприкосновения с поверхностью земли. Монтаж металлических молниеотводов МС. Перед монтажом металлических конструкций молниеотводов подготавливается (планируется, размечается) площадка. Фундамент под молниеотводы МС-37,0 бывает трёх основных типов: Унифицированный фундамент по металлические опоры - железобетонные подножники. Свайный. Применяются энергетические сваи сечениями 25х25, 30х30, 35х35 см с остриём. Монолитный столбчатый фундамент. На готовый фундамент через специальные высокопрочные анкера устанавливается молниеотвод МС-37,0, либо уже собранный в горизонтальном положении, либо по частям начинается его сборка в вертикальном положении. В работе по монтажу металлических молниеотводов МС принимают участие спецтехника: ямобуры, сваебойная техника, краны различной грузоподъёмности, бульдозеры и 3-5 специалистов по монтажу. В труднодоступных для проезда техники местах в работах по монтажу мачт задействуют вертолёты. Необходимо также помнить, что для эффективной молниезащиты обязательно в земле перед монтажом молниеотвода нужно предусматривать металлический заземляющий контур.
