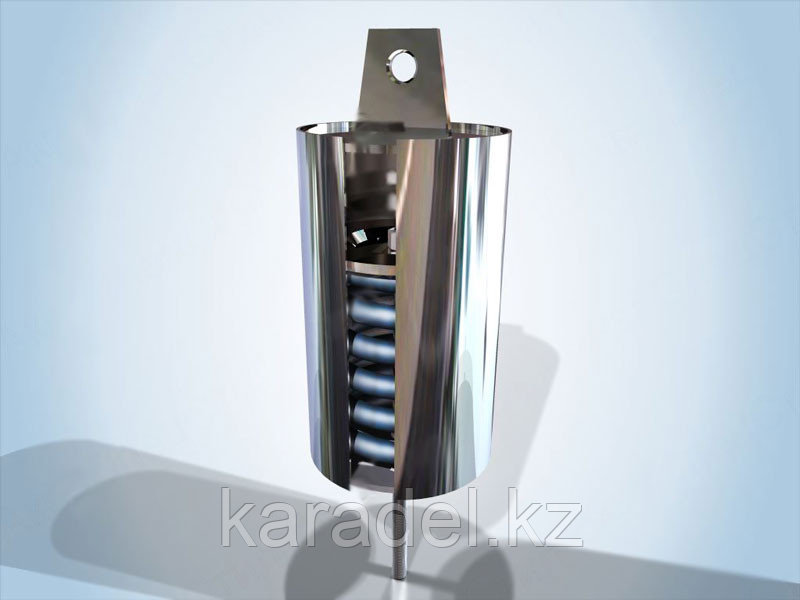

Пружинный подвесной блок ОСТ 24.125.111-01
Пружинный подвесной блок ОСТ 24.125.111-01
В наличии
Написать
  • +7 показать номер +7 701 073 08 00 Менеджер по продажам, Евгений
  • +7 701 073 00 50 Менеджер по продажам, Мария
  • +7 778 073 04 73 Отдел снабжения
Перезвоните мне

ОСТ 24.125.111-01 распространяется на блоки пружинные подвесные для подвесок трубопроводов ТЭС и АЭС.

Стандарт устанавливает конструкцию и основные размеры блоков пружинных подвесных с минимальными нагрузками от 1,26 до 58,45 кН при рабочих деформациях 140 и 70 мм.

Конструкция, основные размеры, материал деталей, максимальные нагрузки пружин должны соответствовать указанным на рисунке и в таблице. Блоки предназначены для работы при температуре окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия.

Пример условного обозначения блока пружинного подвесного для силы P=80,0 кН при рабочей деформации F=70 мм исполнения 24:

Наименование Сила пружины при рабочей деформации P,кН Высота пружины, мм Высота блока, мм Масса изделия, кг
Пружинные блоки на рабочую деформацию F=140 мм
1 01 ОСТ 24.125.111 1,26 270 500 7,7
2 02 ОСТ 24.125.111 2,73 284 500 8,6
3 03 ОСТ 24.125.111 5,24 308 750 16,5
4 04 ОСТ 24.125.111 8 327 750 18,4
5 05 ОСТ 24.125.111 11,67 346 750 21,3
6 06 ОСТ 24.125.111 16,34 369 685 25,3
7 07 ОСТ 24.125.111 19,66 414 685 29,5
8 08 ОСТ 24.125.111 26,34 399 685 44,9
9 09 ОСТ 24.125.111 32,6 507 805 62,1
10 10 ОСТ 24.125.111 40 528 805 74,4
11 11 ОСТ 24.125.111 48,6 549 845 80,3
12 12 ОСТ 24.125.111 58,45 508 845 108,2
Пружинные блоки на рабочую деформацию F=70 мм
13 21 ОСТ 24.125.111 1,26 143 350 5,6
14 22 ОСТ 24.125.111 2,73 151 350 6,1
15 23 ОСТ 24.125.111 5,24 166 510 11,7
16 24 ОСТ 24.125.111 8 177 510 12,7
17 25 ОСТ 24.125.111 11,67 188 510 14,6
18 26 ОСТ 24.125.111 16,34 201 455 17,5
19 27 ОСТ 24.125.111 19,66 226 455 19,8
20 28 ОСТ 24.125.111 26,34 221 650 33,5
21 29 ОСТ 24.125.111 32,6 277 595 41,8
22 30 ОСТ 24.125.111 40 289 595 51,3
23 31 ОСТ 24.125.111 48,6 304 535 55,7
24 32 ОСТ 24.125.111 58,45 284 535 76,9
Характеристики
Основные
Производитель   Собственное производство
Страна производитель Казахстан
Тип подвижной опоры   Пружинная
Материал опоры Сталь
