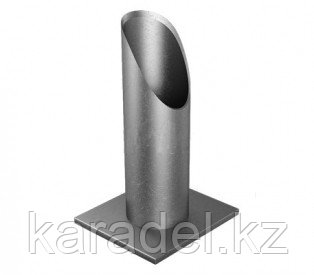

Опора трубчатая крутоизогнутых отводов. Тип ТО

ОСТ 36-146-88 указывается на неподвижные и подвижные опоры металлических трубопроводов на Ру до 10 МПа. ОСТ не указывается на опоры трубопроводов с хладоносителями и хладагентами, трубопроводов станций электрических, а также трубопроводов, монтируемых в пучинистых и вечномерзлых грунтах.

ОСТ 36-146-88 устанавливает основные параметры, классификацию, размеры, комплектность, технические требования, правила приемки, требования к маркировке, методы испытаний, транспортированию, упаковке, указания по монтажу хранению, и гарантии производителя на неподвижные опоры и подвижные опоры трубопровода.

Опоры стальных трубопроводов изготавливаемых Северо-Западным Заводом Металлоконструкций классифицируются по назначению, конструкции и применяемости.

Использованием хомутовых опор рекомендуется при наличии угловых деформаций трубопровода.

Применение в опорах накладок или подушек определяется с учетами размера трубопровода и внешних нагрузок.

Основные параметры и размеры

• Опоры предназначены для крепления труб из низколегированной и углеродистой стали при строительстве технологического трубопровода с наружным диаметром от 18,00 до 1 420,00 мм, перемещающих вещества с температурами от нуля до четырехсот пятидесяти градусов Цельсия и условными давлениями Ру до десяти МПа при температурах окружающей среды до минус семидесяти градусов Цельсия.
• Размеры, конструкция, допускаемые расчетные нагрузки и масса опор по ОСТ 36-146-88 соответствуют указанным на чертежах.
• Величины боковых и осевых допускаемых нагрузок расчетных указаны при условиях отсутствий изгибающих внешних моментов.
• Пределы использования опор по нагрузкам, допускаемым для трубопровода, прокладываемого в сейсмическом районе, устанавливается проектными организациями.
• Коды ОКП указаны в справочных приложениях №1 ОСТ 36-146-88.
• Методики расчетов опор на прочности привидятся в справочных приложениях №2 ОСТ 36-146-88.

Технические требования

• Опоры трубопроводов производятся в соответствии с требованиями ОСТ 36-146-88 по чертежам, утвержденных в установленных порядках.
• Виды климатических исполнений по ГОСТ 15150-69 указываются в чертежах и бланке заказа изделия.
• Свойства и качество материалов для производства опор в обязательном порядке подтверждается сертификатами.

Отводы трубчатые крутоизогнутых отводов – тип ТО

Для опор с отверстиями в плите в обозначении исполнения после цифр добавляется «О».

Пример условного обозначения опор типа ТО исполнения А1 из стали 20 для трубопровода Дн=426 мм:

• Опора 426 – ТО – А1 – 20 – ОСТ 36-146-88

То же с отверстиями в плите:

• Опора 426 – ТО – А1О – 20 – ОСТ 36-146-88
